TOPOLOGÍA DE ANILLO

La topología en anillo se diferencia principalmente en que la información o datos importantes no se concentran en una computadora central como lo hace la topología en estrella, además la topología en anillo tiene un dispositivo que le permite utilizar multi-computadoras en vez de enviar la información a la computadora central.

Ventajas de topología en anillo:
1-La principal ventaja de la red de anillo es que se trata de una arquitectura muy sólida, que pocas veces entra en conflictos con usuarios.
2-La mayor ventaja que posee es el costo, pues para crearla, basta con que los equipos cuenten con tarjetas de red y con que exista un cable coaxial que una un punto con otro.
3-Si se poseen pocas estaciones puede obtenerse un rendimiento óptimo.
4-El sistema provee un acceso equitativo para todas las computadoras.
5-Esta topología usa menos cable que la topología de estrella.
6-Se puede operar a grandes velocidades, y los mecanismos para evitar colisiones son sencillos.

Desventajas de topología en anillo:
-La ruptura de algún cable o fallo de un nodo altera el funcionamiento de toda la red, al igual que las distorsiones afectan a toda la red.
-La topología en anillo utiliza más cable que la topología en bus pero menos que la topología en estrella.
-En algunos tipos de topología en anillo es necesario bajar todo el sistema para agregar nodos.
-Si se posee gran cantidad de estaciones el rendimiento decaerá.
-En algunos casos para conectar una máquina al sistema es necesario desconectarlo de varias máquinas.
-Posee una mayor lentitud en la transmisión de la señal, debido a que la información es repartida por todo el anillo.

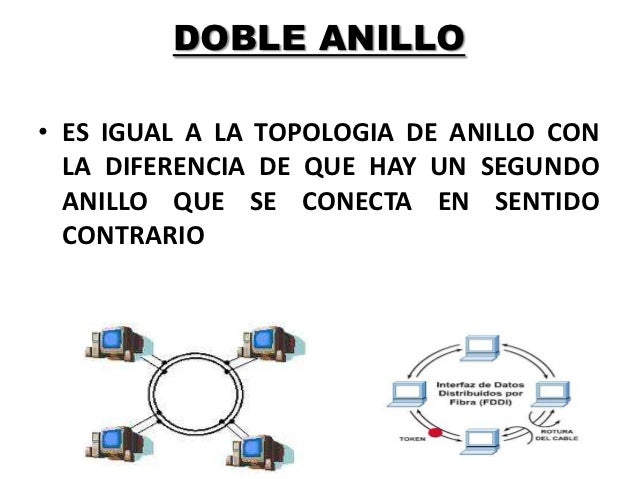

TOPOLOGÍA DE DOBLE ANILLO

La topología de anillo doble es igual a la topología de anillo, con la diferencia de que hay un segundo anillo redundante que conecta los mismos dispositivos.
En otras palabras, para incrementar la fiabilidad y flexibilidad de la red, cada dispositivo de red forma parte de dos topologías de anillo independiente.
La topología de anillo doble actúa como si fueran dos anillos independientes, de los cuales se usa solamente uno por vez.

Algunas características que sobresalen en una topología de anillo doble son:
-Un anillo primario: es similar al anillo principal de un Token Ring.
-Un anillo secundario: es similar l anillo de backup de Token Ring.
-Esta topología de anillo doble tiene un límite máximo de 500 estaciones.
-También tiene un a distancia que la separa de 2 Km entre estacione y una distancia máxima total de 100 Km.

Unas de las ventajas que tiene la topología de doble anillo:
es la de redundancia porque si falla el primer anillo queda el segundo.

otra ventaja podemos mencionar que incrementa la confiabilidad y la flexibilidad de la red.

Una desventaja muy común que tiene la topología de doble anillo es el costo ya que se duplica la infraestructura necesaria.

Características de Red de anillo y doble anillo.


*El cable forma un bucle cerrado formando un anillo.
*Todos los ordenadores que forman parte de la red se conectan a ese anillo.
*Habitualmente las redes en anillo utilizan como método de acceso al medio el modelo "paso de testigo".


Las principales desventajas.


-*Si se rompe el cable que forma el anillo se paraliza
toda la red.
* Es difícil de instalar.
* Requiere mantenimiento.


Ventajas de doble anillo.
*Redundancia (porque si falla el primer anillo queda el segundo.
* Costón (porque se duplica la infraestructura necesaria)

"CURIOSIDADES Y DATOS IMPORTANTES"

Curiosidades y datos importantes:|

1. Ya no se utiliza casi por su mal diseño.
2. Era usada en universidades, colegios, empresas...
3. Transmite la información en un sentido.
4. El anillo doble fue creado para suprimir el error de mala conexión.
5. La topología que la remplazó fue la de estrella.
6. Es la mas sencilla.
7. Es la única en la que 1 nodo se conecta con otros dos nodos directamente.
8. Tiene a apariencia e un anillo o de un figura geométrica.

TOPOLOGÍA HÍBRIDA Y JERÁRQUICA

TOPOLOGÍA HÍBRIDA

En la topología híbrida o topología mixta las redes pueden utilizar diversas topologías para conectarse.

La topología mixta es una de las más frecuentes y se deriva de la unión de varios tipos de topologías, de aquí el nombre de “híbridas” o “mixtas”.

Ejemplos de topologías mixtas: en árbol, estrella-estrella, bus-estrella, etc.

Su implementación se debe a la complejidad de la solución de red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una topología de este tipo. Las topologías mixtas tienen un costo muy elevado debido a su administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que obliga a invertir en equipo adicional para lograr la conectividad deseada.

VENTAJAS

Confiable

Las topologías híbridas son fiables y tienen mayor tolerancia a fallos que otras topologías. Una topología híbrida puede diagnosticar y aislar los fallos de manera eficiente. Un fallo de la red (por ejemplo, un nodo defectuoso o una rotura en un cable de red) no afectará el rendimiento del resto de la red. Una red híbrida escanea rápidamente todos los nodos y los puntos de hardware para detectar cuando existe un fallo, lo aísla, y lleva a cabo otras pruebas de diagnóstico. El resto de la red sigue siendo plenamente funcional, mientras que el aislamiento del fallos y su diagnóstico se lleva a cabo.

Flexible

Las topologías híbridas son flexibles y están diseñadas para adaptarse a una variedad de entornos de red y necesidades. Están construidas después de una cuidadosa evaluación de las necesidades de los recursos de la red disponibles. Un híbrido combina las topologías de distintas configuraciones para crear las condiciones más óptimas para satisfacer el tráfico de la red, las cargas de procesamiento y la latencia de los datos. Las redes híbridas pueden ampliarse fácilmente para añadir nuevos sistemas y nodos. Cada punto de concentración (o el punto en el cual se hace una conexión de red) está diseñado para sostener lóbulos adicionales. Los periféricos de hardware de red adicionales se pueden unir a estos lóbulos con el fin de aumentar su capacidad.


Efectiva

Una topología híbrida es capaz de aprovechar las fortalezas de las topologías de otros tipos e ignorar sus debilidades. Esto resulta en una red compleja que es más eficiente y eficaz que las topologías individuales. Combina las características óptimas de la combinación de topologías. Por ejemplo, una topología de anillo en estrella combina las características de una topología de estrella con las de una topología de anillo. Esta topología híbrida combina la capacidad de tolerancia a fallos de la topología en estrella con la fiabilidad de los datos de la topología de anillo. Una topología de bus en estrella combina las características de una topología en estrella con una topología de bus lineal. Esta combina las características de extensión de red de la topología de bus con la tolerancia de la topología en estrella.

DESVENTAJAS

Son caras, difíciles de establecer, extender y resolver cuando se presentan problemas. Requiere más cableado entre sus nodos que otros tipos de redes. Los concentradores inteligentes están diseñados para proporcionar aislamiento de fallos y procesamiento automáticos. Constantemente escanean la red, recogen información sobre todos los nodos Requieren puntos o centros inteligentes de concentración. Las redes híbridas de gran tamaño comúnmente requieren varios concentradores inteligentes.

CARACTERÍSTICAS

Utiliza una mezcla de diferentes tipos de estructura. Una red tipo híbrida puede incorporar estructuras tales como tipo anillo,bus estrella dentro de una sola red extensa.

Una red híbrida es usualmente creada cuando una red es expandida para acomodarse y expandirse por un aumento en el trafico.

Las redes híbridas pueden usar una variedad de dispositivos,como los hubs direccionadores y puentes para unir diferentes estructuras de red.

Es difícil de configurar por que los dispositivos tienen que ser configurados para permitir que las diferentes estructuras de red trabajen juntas .

TOPOLOGÍA JERÁRQUICA

La topología jerárquica se desarrolla de forma similar a la topología en estrella extendida pero, en lugar de enlazar los hubs/switches, el sistema se enlaza con un computador que controla el tráfico de la topología.

Ventajas de la Topología Jerárquica

·Cableado punto a punto para segmentos individuales.· Soportado por multitud devendedores de software y de hardware.

Desventajas de la Topología Jerárquica

·La medida de cada segmento viene determinada por el tipo de cable utilizado.· Si se viene abajo el segmento principal todo el segmento se viene abajo con él.· Es más difícil su configuración.

·La medida de cada segmento viene determinada por el tipo de cable utilizado.

·Si se viene abajo el segmento principal todo el segmento se viene abajo con él.

CARACTERÍSTICAS

- Los nodos se conectan formando una estructura jerárquica, los nodos de un nivel inferior se conectan radialmente a un nodo de nivel superior.

- Los datos son conmutados por el nodo jerárquico.

- Los cambios en la configuración se pueden hacer centralmente.

- Es la topología utilizada en las redes tipo telefónico.
